Experimental study on the mechanics and deformation failure characteristics of multi-source coal-based solid waste cemented backfill
-
摘要:
【目的】为研究多源煤基固废胶结充填体的力学特性及变形破坏规律，选择5种典型煤基固废，开展了煤基固废胶结充填体(Coal-Based Solid Waste Cemented Backfill，CBSWCB)的单轴压缩、声发射响应及微观结构测试试验。【方法】分析了CBSWCB单轴抗压强度的影响因素和交互作用，建立了基于交互作用的抗压强度影响因素四维空间可视化模型，结合CBSWCB的声发射及微观结构特征，阐明了单轴压缩条件下的力学演化特征及宏观变形破坏规律，从微观角度进一步论证了CBSWCB承载过程中水化反应机理及宏细观联系。【结果和结论】试验结果表明：(1)单轴抗压强度的主要影响因素是质量分数，而炉底渣掺量的影响程度最小。(2)单轴压缩下CBSWCB的宏观变形破坏由塑性、弱劈裂破坏逐渐向脆性、剪切破坏转化。(3) CBSWCB试件声发射参数演化可以分为上升期、平静期、活跃期、稳定期，声发射累计振铃计数曲线呈现明显的“阶梯状”增长，累计振铃计数在上升期和平稳期内缓慢增加，在活跃期急剧增加，在稳定期逐渐趋于平缓。(4)水泥掺量偏低以及多源煤基固废充填材料属性差异导致水化反应程度有限，水化产物数量较少是CBSWCB单轴抗压强度普遍偏低的主要原因。研究结果可为多源煤基固废用于充填开采提供一定参考依据。
Abstract:[Objective] In order to study the mechanical properties and deformation failure laws of multi-source coal-based solid waste cemented backfill (CBSWCB), the uniaxial compression, acoustic emission response and microstructure test experiments were carried out with 5 types of typical coal-based waste. [Methods] The factors influencing the uniaxial compressive strength of CBSWCB, as well as their interaction, were analyzed, and a four-dimensional spatial visualization model of the factors influencing the compressive strength based on their interactions was established. Besides, the mechanical evolution characteristics and macroscopic deformation failure laws under uniaxial compression conditions were elaborated by referring to the acoustic emission and microstructure characteristics of CBSWCB. Further, the hydration mechanism of CBSWCB during the loading process and the macroscopic and microscopic relation were demonstrated from the microscopic point of view. [Results and Conclusions] The test results show that: (1) Mass fraction is the main factor influencing the uniaxial compressive strength, while the blending amount of furnace bottom slag has the least influence. (2) Under the uniaxial compression, the macroscopic deformation failure of CBSWCB transforms from plastic and weak splitting failure to brittle and shear failure. (3) The evolution of acoustic emission parameters of CBSWCB specimen can be divided into the rising stage, the quiet stage, the active stage and the stable stage. the cumulative ring count curve of acoustic emission shows an obvious "step-like" increase trend, with slow increasing in the rising and stable stages, sharp increasing in the active stage, and gradual leveling-off in the stable stage. (4) The low cement dosing and property difference of multi-source coal-based solid waste cemented backfills result in limited hydration, and the low number of hydration products is the main reason for the generally low uniaxial compressive strength of CBSWCB. The research results could provide a certain reference basis for the use of multi-source coal-based solid waste in cut-and-fill mining.
-
据不完全统计，我国华北型石炭–二叠纪煤田煤层受底板岩溶水害威胁的煤炭资源储量高达570亿t。煤层底板高承压含水层水害已经成为新时期我国煤炭资源安全高效开采的主要制约因素[1]。目前，采用注浆技术对底板隔水层加固和含水层改造是煤层底板水害防治的主要手段[2]。
以往煤层底板含水层注浆改造一直采用常规直孔注浆，但由于钻孔钻遇含水层孔段较短，需要布置较为密集的钻孔来达到改造目的[3-6]，而且必须依托井巷工程实施[7]。同时，注浆工艺也面临注浆盲区大、目标位置不准确、注浆效果差等问题，使巷道掘进过程中水害难以高效探查与治理。2008年，董书宁等[8]首次提出利用水平定向钻孔进行煤层底板注浆加固的理念，发明煤层底板注浆加固水平定向钻孔的施工方法，大幅增加有效注浆孔段长度，提高钻孔揭露裂隙带、含水体面积，减小注浆盲区，提高注浆改造效率[9]。另外，利用水平定向钻注浆可扩大单孔探查或注浆面积，减少钻进机械搬运工程，降低钻探工程对矿井生产进度影响，对煤层底板进行超前探查和治理[10]。
2011年，中煤科工西安研究院(集团)有限公司(简称西安研究院)首次将水平定向钻技术引入到煤层底板水害超前注浆治理中，在河南能化集团赵固一矿11151工作面成功完成现场底板注浆加固试验。随后，超前区域治理理念在河北邯邢矿区、安徽淮北矿区煤层底板水害治理中大面积推广应用，并迅速发展到断层、陷落柱等导水构造治理，形成了集超前区域探查与面状治理于一体的煤层底板水害超前区域治理技术[11-12]。该技术先后在河北峰峰矿区九龙、陕西焦坪矿区桑树坪[13]、安徽淮北矿区朱庄等煤矿[14] 成功应用，并进一步推广至安徽皖北[15]和淮南[16]、山东黄河北[17]、河北邯邢[18]、河南焦作[19]等大水矿区，取得了良好的治理效果，使水平定向钻技术广泛应用于矿井水害防治工程[20]。但在工程实践中，普遍面临水平定向钻孔浆液运移规律不明、钻遇隐伏导水通道判识与治理难度高、注浆效果检验技术不可靠等问题，且井下定向钻机钻进能力无法满足高强度、高水压灰岩含水层钻进和安全需求。
因此，针对上述问题，笔者聚焦水平孔浆液运移规律、超前区域注浆改造模式和分类标准、灰岩地层水平定向钻高效钻进工艺、隐伏导水通道超前判识治理、底板水害超前治理关键参数控制工艺、注浆效果检验与评价等方面进行深入研究，形成煤层底板水害超前区域治理技术体系，以期为现场工程实践提供重要的理论和技术支撑。
1 煤矿底板水害超前区域治理理念与技术体系
针对华北型煤田煤层底板石炭–二叠系太原组薄层灰岩或奥陶系灰岩(简称奥灰)岩溶含水层突水威胁，突破常规井下直孔注浆的“被动式”局部工作面防治理念，采用水平定向钻从地面或井下对底板岩溶含水层进行超前区域(多个工作面)注浆改造，实现底板水害的“主动式”防治。该技术有效避免了井下施工位置限制和影响采掘作业等问题，通过多个工作面整体超前治理实现了水文地质条件的区域性改变，避免了井下局部单个工作面改造后的绕流现象。
煤层底板超前区域治理技术涉及采矿工程、水文地质、工程地质、钻探工程等专业学科，是一项复杂的系统工程，面临众多技术难题，包括注浆层位选择、灰岩地层水平孔高效钻进工艺、隐伏导水通道判识、关键注浆参数控制工艺、注浆效果评价技术等，必须进行超前区域注浆治理改造模式、水平孔倾斜裂隙浆液扩散规律、注浆效果评价方法等理论研究，开发相关关键技术，才能为煤层底板超前区域治理提供理论和技术支撑。西安研究院经过近10年的研究开发和工程实践，创建了煤层底板水害超前区域治理的理论框架和关键技术(图1)。具体包括煤层底板水害超前区域治理模式分类和选择准则，实现超前区域的精准治理；形成灰岩地层水平定向钻高效钻进工艺和隐伏导水通道超前判识治理技术，实现坚硬灰岩地层钻孔施工和隐伏通道的精准探查和治理；形成底板水害超前治理关键参数控制工艺，实现超前区域治理关键注浆参数的科学确定；提出多指标的注浆效果定性与定量相结合的检验与评价方法。
![]()
图 1 煤层底板超前区域治理理论框架与技术体系Figure 1. Theoretical framework and technical system of advanced regional control coal seam floor2 煤矿底板水害超前区域治理关键技术
2.1 治理模式分类和选择准则
2.1.1 模式分类
现阶段，我国煤层底板水害超前区域治理工程已经形成了定向钻进、常规钻进、径向射流结合的施工方式，及薄层太原组灰岩和厚层奥陶系灰岩的含水层治理模式，其具体定义为以底板水害防治与带压开采为目标，考虑基础水文地质条件、治理区地面施工条件、治理层位选择和钻孔钻进方式，从工程施工方案选择角度构建技术可靠、经济合理的注浆治理技术与方案的组合体系[21-22]。
1) 指 标
超前区域治理模式分类指标包括施工位置、层位选择、钻进方式。其中施工位置可选取地面钻孔施工结合地面浆液、井下钻孔施工结合地面浆液、井下钻孔施工结合井下浆液3种配置方案；改造层位包括太原组薄层灰岩含水层和奥陶系巨厚灰岩含水层；钻进方式包括定向钻进和径向射流2种钻进方式。
2) 模 式
采用交叉分类原则对各指标进行交叉组合分类，当3个指标连接形成闭合环路径时，可提炼形成治理模式，据此得到5种超前区域治理模式(表1)。
施工位置C 层位选取L 钻进方式D 治理模式M 地面施工C1 厚层灰岩L1 定向钻进D1 C1L1D1地面定向钻进厚层灰岩改造模式M1 井下施工C2 厚层灰岩L1 定向钻进D1 C2L1D1井下定向钻进厚层灰岩改造模式M2 地面施工C1 薄层灰岩L2 定向钻进D1 C1L2D1地面定向钻进薄层灰岩改造模式M3 井下施工C2 薄层灰岩L2 定向钻进D1 C2L2D1井下定向钻进薄层灰岩改造模式M4 地面施工C1 厚层灰岩L1 径向射流D2 C1L1D2地面径向射流厚层灰岩改造模式M5 3) 亚类模式
定向钻进过程中利用侧向分支孔可形成4种钻孔布设形态，包括扫帚状(S1)、鱼骨状(S2)、梳状(S3)、叉状(S4)；径向射流在治理层位利用射流工艺可形成梅花状(S5)布孔形态。另外，根据钻孔探查情况采用不同注浆材料，常见超前区域注浆材料包括碎石骨料(G1)、河沙骨料(G2)、粉煤灰(G3)、水泥(G4)。根据超前区域探查改造模式结合施工设计中钻孔形态、注浆材料分类，可综合确定治理模式亚类(表2)。
表 2 超前区域治理注浆改造亚类模式[21]Table 2. Subgroup mode of grouting transformation in advanced regional control[21]治理模式(M) 钻孔形态(S) 注浆材料(G) 亚类分类 C1L1D1地面厚层灰岩定向钻孔改造模式 扫帚状(S1)
鱼骨状(S2)
梳状(S3)
叉状(S4)碎石骨料(G1)
河沙骨料(G2)
水泥−粉煤灰(G3)
纯水泥(G4)C1L1D1-(S1/S2/S3/S4)(G1/G2/G3)
C1L1D1-(S1/S2/S3/S4)(G1/G2/G4)
C1L1D1-(S1/S2/S3/S4)(G2/G3)
C1L1D1-(S1/S2/S3/S4)(G2/G4)
C1L1D1-(S1/S2/S3/S4)(G3)
C1L1D1-(S1/S2/S3/S4)(G4)C2L1D1井下厚层灰岩定向钻孔改造模式 扫帚状(S1)
鱼骨状(S2)
梳状(S3)
叉状(S4)水泥−粉煤灰(G3)
纯水泥(G4)C2L1D1-(S1/S2/S3/S4)(G3)
C2L1D1-(S1/S2/S3/S4)(G4)C1L2D1地面薄层灰岩定向钻孔改造模式 扫帚状(S1)
梳状(S3)
叉状(S4)碎石骨料(G1)
河沙骨料(G2)
水泥−粉煤灰(G3)
纯水泥(G4)C1L2D1-(S1/S3/S4)(G1/G2/G3)
C1L2D1-(S1/S3/S4)(G1/G2/G4)
C1L2D1-(S1/S3/S4)(G2/G3)
C1L2D1-(S1/S3/S4)(G2/G4)
C1L2D1-(S1/S3/S4)(G3)
C1L2D1-(S1/S3/S4)(G4)C2L2D1井下薄层灰岩定向钻孔改造模式 扫帚状(S1)
鱼骨状(S2)
梳状(S3)
叉状(S4)水泥−粉煤灰(G3)
纯水泥(G4)C2L2D1-(S1/S2/S3/S4)(G3)
C2L2D1-(S1/S2/S3/S4)(G4)C1L1D2地面厚层灰岩径向射流改造模式 梅花状(S5) 水泥−粉煤灰(G3)
纯水泥(G4)C1L1D2-S5(G3)
C1L1D2-S5(G3)2.1.2 模式选择准则
根据前文内容，可得到各判识指标选择标准：(1)地面有施工条件优先考虑地面施工；(2)煤层埋深大于800 m时地面施工钻探成本高，优先考虑井下施工；(3)煤层底板所承受水压大于6 MPa时，井下孔口装置难以保障施工安全，必须选用地面施工；(4)煤层埋深小于240 m时，地面定向钻孔施工难以实现造斜，优先考虑地面径向射流；(5)煤层底板有薄层灰岩地层结构，优先考虑改造薄层灰岩；(6)薄层、厚层灰岩顶部改造后需满足突水系数的要求。依据该选择准则体系，建立煤层底板灰岩含水层超前区域探查改造模式选择流程(图2)。
2.2 超前注浆定向钻孔高效钻进工艺
煤层底板超前注浆加固定向钻孔钻进时需要综合采用螺旋钻杆回转钻进、稳定组合钻具定向钻进和螺杆钻具随钻测量定向钻进等多种耦合工艺[23]。定向钻孔施工时按钻孔结构及施工工艺的不同可分为套管段施工、目的层位与套管之间层段施工、定向造斜段施工和透孔钻进施工等。钻进时，首先采用螺旋钻杆回转钻进工艺进行套管段施工，成功下入套管并试压合格；然后采用稳定组合钻具定向钻进工艺钻至目的层位，使钻孔倾角略为增加，以减少后期定向钻进倾角调整难度；再使用螺杆钻具随钻测量定向钻进完成定向造斜段和稳斜段施工，使钻孔按设计轨迹在目的岩层中延伸直至达到设计要求。
2.2.1 套管段
套管部位钻孔施工采用回转钻进成孔工艺，为确保套管顺利下入孔内，要求钻孔轨迹平直，孔内沉渣少，为此可采用螺旋钻进工艺配套稳定组合钻具和取心钻进工艺技术进行套管段施工。
2.2.2 回转钻进段
如果目的层位与套管之间岩层坚硬且较稳定，为缩短造斜段的距离，确保钻孔轨迹平滑可在回转钻进阶段利用稳定器组合钻具实施钻孔造斜；如果目的层位与套管之间岩层不稳定，钻进过程中需尽量缩短此段的钻孔长度，为此需对钻孔进行保直钻进。
2.2.3 定向钻进
井下硬岩层定向钻进过程中，造斜率是轨迹控制过程中衡量底部导向钻具组合造斜能力的重要指标，也是实施导向钻进工艺的重要依据。井下定向钻进普遍采用单弯螺杆马达，其配套的导向钻具长度较短、刚性较大、变形较小，可采用几何法计算煤矿井下导向钻具造斜率。
井下硬岩定向钻进轨迹控制宜采用复合定向钻进工艺。在钻进过程中钻杆柱“有滑有转”，以回转稳斜钻进为主、滑动造斜钻进为辅，典型轨迹控制方法如图3所示，当实钻轨迹与设计轨迹之间偏差达到一定值后，调整孔底螺杆马达造斜工具的指向(即工具面)、滑动给进，连续造斜改变钻孔前进方向，获得理想钻孔姿态参数后回转稳斜钻进，在水平面和垂直剖面内控制实钻轨迹围绕设计轨迹延伸。
![]()
图 3 复合定向钻进轨迹控制原理Figure 3. Composite directional drilling trajectory control principle2.3 隐伏导水通道超前判识治理技术
煤层底板隐伏导水通道是发生底板突水事故的主要因素之一，也是超前区域治理过程中的主要治理对象。综合采用钻进过程中岩屑录井、钻时录井、钻液漏失量、压水试验、随钻伽马、注浆参数等判识指标，能够验证地面物探疑似通道并在区域上探查隐伏导水通道发育情况，形成钻进过程中隐伏导水通道判识的主要指标、变化规律、通道类型等，科学判识通道导水性，为超前区域治理提供基础依据。
2.3.1 类型与特征
基于淮北、淮南、黄河北、邢台等华北型煤田矿区各矿井揭露的隐伏导水构造情况的分析和总结，得到矿井隐伏导水通道特征为：类型多样，且呈现隐伏断层、陷落柱及裂隙等构造类型组合出水事故特征；褶曲轴部裂隙相对发育，含水层富水性强，隔水层相对薄弱；多发育于煤层底板，发育层位低，位置不明，充填较松散、胶结差，导水性较好；隐蔽性好，可探测性差等。
华北型煤田开采主要受断层、陷落柱和岩溶裂隙构造的充水影响，根据岩溶含水层特征及钻探过程中所能探查的构造精度、种类和性质，可得到隐伏导水通道分类，即岩溶裂隙，包括封闭溶隙、弱连通溶隙、强连通溶隙；断层，包括隔水断层、弱导水断层、导水断层；陷落柱，包括全充水强导水型、边缘充水导水型、不导水(微弱导水)陷落柱。
2.3.2 判识指标
隐伏导水通道的存在是造成煤层底板突水事故的主要因素之一，是超前区域治理的主要对象。对我国多个矿区超前区域治理钻探、注浆成果进行统计，总结出岩屑录井、钻时录井、冲洗液消耗量、压水试验、注浆参数和随钻伽马6个隐伏导水通道的判识指标。其中，岩屑录井和钻时录井用于判识构造通道发育情况，冲洗液消耗量、压水试验和注浆参数用于判识通道的导水性，随钻伽马作为孔内地球物理探查方法，对所判识的隐伏导水通道进行验证和预判。
分析隐伏导水通道判识指标得到，定向钻进过程中，岩屑录井共有3种曲线类型，即岩屑渐变型(岩屑-Ⅰ型)、岩屑突变无岩爆型(岩屑-Ⅱ型)、岩屑突变有岩爆型(岩屑-Ⅲ型)；钻时录井曲线共有3种曲线类型，即钻时渐变型(钻时-Ⅰ型)、钻时突变未放空型(钻时-Ⅱ型)、钻时突变放空型(钻时-Ⅲ型)。根据不同构造形态特征得到灰岩含水层中判识指标的多元组合(表3)。
表 3 多元信息通道判识组合Table 3. Combination of multiple information channel identification序号 岩屑录井形态 钻时录井形态 判识构造类型 1 岩屑渐变型(岩屑-Ⅰ型) 钻时渐变型(钻时-Ⅰ型) 穿层，非构造 2 无变化形态 钻时突变未放空型(钻时-Ⅱ型) 小型岩溶裂隙(隙宽<10 cm) 3 无变化形态 钻时突变放空型(钻时-Ⅲ型) 大型岩溶裂隙(隙宽>10 cm) 4 岩屑突变无岩爆型(岩屑-Ⅱ型) 钻时突变未放空型(钻时-Ⅱ型) 小型断层 5 岩屑突变无岩爆型(岩屑-Ⅱ型) 钻时突变放空型(钻时-Ⅲ型) 大中型断层 6 岩屑突变有岩爆型(岩屑-Ⅲ型) 钻时突变未放空型(钻时-Ⅱ型) 胶结良好陷落柱 7 岩屑突变有岩爆型(岩屑-Ⅲ型) 钻时突变放空型(钻时-Ⅲ型) 胶结较差陷落柱 2.3.3 判识方法
根据我国现阶段主要治理区钻孔施工揭露情况统计，确定“冲洗液消耗量中钻液漏失量大于30 m3/h，压水试验渗透率大于10 Lu，单位注浆量大于10 t/m”可作为地层通道导水性判识标准。基于多因素建立综合判识标准，对通道的导水性能进行分区，得出不同构造类型的导水性能类型。根据上述3因素进行通道导水性分区，可分为8个小区(图4)。
![]()
图 4 通道导水性判识分类方法Figure 4. Identification and classification method of channel conductivity2.4 底板水害超前治理关键参数控制工艺
由于煤层底板岩溶裂隙含水层超前区域注浆具有隐蔽性特征，注浆实践中缺少对浆液扩散的有效控制，致使存在施工周期长、注浆量大、注浆效果不可靠等问题。基于超前区域注浆特点，关键注浆参数控制结合受注地层特征、注浆材料、浆液性能、浆液扩散规律[24]、底板注浆改造要求和工艺等因素，系统分析注浆材料及浆液选配和调控、注浆终结标准、钻孔布置间距和方向、注浆控制因素等[25]。
(1) 奥陶系灰岩顶部垂向渗透性存在明显差异，存在渗透性随深度增加而增大的变化趋势；细观空隙的总数量中以闭合裂隙和微张裂隙数量占比为主，两者开度均值分别稳定在120和420 μm，宽张裂隙和中张裂隙在总裂隙面积中占主要比例，具有较好的贯通性和延展性；在奥灰顶部超前区域注浆过程中可采用水泥−粉煤灰浆液或水泥−黏土浆液进行“垫底式”充填注浆，再采用颗粒较细小的水泥浆液对微小裂隙和闭合裂隙进行升压注浆和劈裂注浆[26-28]。
(2) 水泥浆液、水泥−粉煤灰浆液、水泥−黏土浆液的凝结时间主控因素为水玻璃掺量，黏度的主控因素分别为水玻璃掺量、水灰比、水灰比，结石率的主控因素分别为水灰比、水灰比、水玻璃掺量，强度的主控因素为水灰比；根据各因素极差大小进行排序，得到各因素对实验结果的敏感性，由大到小为：裂隙开度>裂隙倾角>水灰比>注浆压力，即裂隙开度对浆液扩散距离影响程度高于裂隙倾角，浆液水灰比高于注浆压力[29-31]。
(3) 关于注浆压力、稳压时间和钻孔间距确定，可通过分析不同条件下水平孔倾斜单裂隙浆液扩散距离特征曲线，得到不同浆液水灰比、受注地层条件和注浆压力下的浆液扩散距离，结合注浆设备额定工作能力约束，得到符合注浆设备工作能力的水平孔间距，同时也得到对应钻孔间距的注浆压力和稳压时间，通过与岩体起裂压力对比可得到合理的注浆终结压力，最后得到对应稳压时间和水平注浆孔间距的注浆终结压力标准，该标准能够满足注浆设备能力和水平注浆孔间距要求，也可有效保证注浆覆盖范围和注浆效果[32]。
(4) 水平分支孔布设方向可根据受注地层地应力方向尽量保持钻孔轨迹与最大主应力方向垂直、与最小主应力方向平行。注浆过程中浆液扩散可根据浆液性能和扩散距离敏感性特征通过调控浆液水灰比、注浆压力和注浆时间达到注浆终结压力和稳压时间标准。
综合上述控制因素和原则，结合底板超前区域注浆工艺和要求，形成煤层底板水害超前区域治理关键注浆参数控制技术(图5)[33]。
![]()
2.5 检验与评价
注浆效果评价为煤层底板超前区域治理技术的重要组成部分。准确地进行注浆效果评价，不但可以有效保证矿井采掘安全，还可为超前区域治理工程布设提供指导，进一步优化注浆孔布设及注浆工艺。
2.5.1 定性评价方法
灰色关联分析是灰色系统方法之一，已广泛应用于经济学、社会学和环境等各个领域。它的基本思想是根据2个数据序列几何形状的相似性来确定它们之间的关系度。根据几何形状建立了关系分析模型[34]，断线之间的几何形状越近，关系度就越大。灰色关联分析可综合注浆量、钻井液漏失量、伽马值、水温、平均渗透率、注浆段长度等多种注浆因素，通过关联、分组、综合评分进行效果检验。具体注浆中分析和整理注浆点的注浆量、钻井液漏失量、伽马值、水温、平均渗透率、注浆段长度、奥灰含水层水压和隔水层厚度等数据，并灰色关联度计算，通过各个参数的灰色关联度确定其评价结果的权重。然后计算得到突水风险评估的综合权重系数、综合分数并完成突水风险评价图。
2.5.2 定量评价标准
注浆效果检查方法有钻探、物探和注浆特征分析法等，主要以定性评价方法为主。而以冲洗液消耗量、钻孔涌水量、渗透率和改造层厚度4个指标为研究对象，可建立超前区域治理技术的注浆效果定量评价分析方法[35]。
根据多个矿区注浆改造施工技术经验，当冲洗液消耗量为均匀消耗时，且消耗量不大于1 L/(min·m)，表明注浆效果良好；根据多个矿区注浆改造施工技术经验，当井下检查孔为均匀出水且每钻进100 m段内涌水量小于5 m3/h时，表明注浆效果良好；当每个层段的渗透率均不大于1 Lu时，表明注浆效果良好。在地层结构预测准确的前提下，只要轨迹偏差、注浆结束标准均满足设计要求时，且在该注浆层段内，渗透率、钻孔涌水量、冲洗液消耗量均达到注浆良好标准时，表明改造层厚度达到设计要求。
2.5.3 孔中物探检验设备及配套工艺
电磁波在地下岩层中传播时，由于各种岩石、矿物电性参数(电阻率、介电常数等)不同，对电磁波能量的吸收有一定差异，电阻率较低的岩石、矿物具有较大的吸收作用。另外，伴随着断裂构造或空洞所出现的界面，能够对电磁波产生折射、反射等作用，也会造成电磁波能量的损耗。因此，可研究各种岩层及地质构造对电磁波传播的影响(包括吸收、反射、二次辐射等作用)所造成的各种异常进行地质解释，从而判识地质构造。基于上述原理，为实现注浆效果检验，制造了孔中无线电波透视装备，其工作原理如图6所示。
发射机是孔中电磁波透视仪的建场设备，供出稳定、具有较强功率且符合本安要求的电磁波信号是发射机的主要技术指标。接收机接收的信号范围为纳伏到微伏级，按探测设计要求可选择接收探测频率信号。接收机由模拟板、控制板、电源板和面板组成，接收机采用本安型防爆设计，孔中接收天线采用多级放大设计，使孔中接收信号通过天线放大处理，实现电磁波信号的高性能接收。具体检验钻孔可在工作面巷道底板施工定向钻，采取“一对二”施工方式，具体施工方式如图7所示。
![]()
图 7 钻杆送入过程中孔中电磁波透视施工布置Figure 7. Construction arrangement of electromagnetic wave perspective in hole during drill pipe feeding2.5.4 综合检验技术
超前区域治理工程中可采用孔间电磁波透视仪对前一注浆序次进行效果检验并补充分支孔进行及时补充注浆。在治理完成后，综合单个钻孔漏失量、注浆量、水温、平均渗透率等指标，采用关联分析、综合评分定性评价整个治理区注浆效果。在孔间物探确定的浆液充填较差区、定性评价的注浆效果较差区施工井下注浆效果检查钻孔，评价注浆效果，并对效果较差区域进行补充注浆，由此形成了注浆效果检验综合评价装备技术体系(图8)。
3 工程应用
桑树坪煤矿位于陕西渭南，地表为山峁沟谷地貌，主采二叠系山西组3号煤和石炭系太原组11号煤，其中11号煤距底板奥陶系灰岩含水层近，受奥灰水害威胁极为严重(图9)。地面高程+430~+750 m，平均为+590 m；煤层埋深240~560 m，平均为400 m；奥灰顶界面高程+140~+210 m，平均为+175 m；奥灰含水层水位+380 m；底板与奥灰含水层间距16.5~21.5 m，承受最大水压为1.23 MPa，最大突水系数0.072 MPa/m。3105工作面实测底板破坏深度14.8 m，最小有效隔水层厚度仅有1.7 m。工作面回采面临极为严重的底板奥灰含水层突水威胁。
![]()
图 9 桑树坪煤矿 3105 工作面煤层底板地层结构Figure 9. Schematic diagram of stratum structure of coal seam floor in working face 3105 in Sangshuping Coal Mine3.1 治理模式选取
由于煤层底板无薄层太原组灰岩，因此改造层位选择奥陶系灰岩顶部峰峰组风化充填带。由于3105工作面及周边对应地表为山峁沟谷地貌，沟壑纵横钻机进场施工难度高，且民事协调难度大，赔青费用高。因此，3105工作面区域治理不具备地面施工条件；另外，煤层底板所承受奥灰含水层最大水压为1.23 MPa，小于井下钻孔安全施工6 MPa的要求，确定区域治理钻孔施工采用井下定向钻进方式。综合分析，3105工作面采用C2S1D1井下厚层灰岩定向钻孔改造模式进行煤层底板含水层超前区域治理。
3.2 治理关键参数
基于工程成本和浆液性能考虑，注浆过程中主要采用水灰比相对较大的水泥浆液进行注浆，因此，在参数计算过程中采用牛顿型水泥浆液参数。在注浆过程中孔口注浆压力与受注地层裂隙注浆点处的有效压力存在中间流动过程的动力损失，计算公式见下式，因此，通过计算转换可得到有效注浆压力。
$$ {p_1} = p + {p_{\rm{s}}} - {p_\text{ξ}} $$ (1) 式中：p1为作用到灌浆段中点上的实际压力；p为孔口处压力表显示的压力；ps为浆液自重产生的压力；pξ为浆液在流经自压力表至灌浆段中点一段路程上的流动损失。
根据超前区域注浆改造范围将水平分支钻孔间距设置为40 m，基于水平孔倾斜单裂隙牛顿型流体扩散控制方程，计算得到桑树坪煤矿底板奥灰超前区域治理中注浆时间下限，其注浆改造试算参数见表4。
表 4 桑树坪煤矿超前区域注浆改造试算参数Table 4. Trial calculation parameters of grouting transformation in advanced regional control of Sangshuping Coal Mine浆液参数 孔口注浆压力/MPa 有效注浆压力/MPa 钻孔半径/m 静水压力/MPa 水灰比 黏度/(Pa·s) 相对密度/(kg·m−3) 1 0.1198 1424 3 4.30 0.048 2.05 2 0.0967 1248 4.14 3 0.0742 1160 4.06 经过计算得到6 000 s内不同水灰比下浆液扩散距离变化曲线(图10)。根据水平分支孔间距40 m，为保证注浆效果，水灰比为1∶1的浆液注浆时间不能低于3 800 s，水灰比为2∶1的浆液注浆时间不能低于3 200 s，水灰比为3∶1的浆液注浆时间不能低于2 600 s。
![]()
图 10 不同水灰比浆液扩散距离随时间变化曲线注：Ls和Lx分别为水平孔上方和下方裂隙浆液扩散距离；WS为水灰比。Figure 10. Variation curve of grout diffusion distance with time for different water-cement ratios3.3 工程布设与应用效果
改造层位为进入奥灰层位后23~31 m，平均27 m；孔深660 m；三开裸孔段孔径96 mm。工作面回采前在井下巷道施工钻场，沿工作面走向布设定向钻孔14个，钻孔平面投影间距约40 m，垂直深度位于奥陶系灰岩顶面以下15~20 m，对于揭露的奥灰含水层出水位置采用下行式注浆方式，具体钻孔布设如图11所示。
![]()
图 11 桑树坪煤矿3105工作面超前区域治理钻孔布设Figure 11. Drilling pattern of advanced regional control in working face 3105 in Sangshuping Coal Mine工作面回采揭露表明，采用井下超前区域治理模式有效探查并改造了煤层底板含水层的富水位置，保障了工作面安全。
4 展 望
随着煤矿开采深度增加，煤炭开采面临底板高压岩溶含水层水害威胁愈发严重，为华北型煤田煤层底板超前区域治理工作提出了新的要求：
(1) 深部煤层底板岩溶含水层突水机理。煤层底板突水机理是指导底板超前区域治理层位和模式选择的依据。以往广泛应用的底板突水系数对于深部煤层底板突水评价适用性较差，目前其他突水机理研究成果尚未有效揭示深部煤层采动过程中底板应力、裂隙和水压等影响因素的耦合致灾机制，而采动过程中应力状态转换、水压损伤、裂隙通道起裂等变化存在相互影响和制约，如何揭示其内在关系是底板突水机理研究发展的重要方向。
(2) 煤矿底板导水通道超前精准探查。由于煤层底板灰岩岩溶裂隙分布的非均质性特征，利用水平定向钻实现导水通道精准探查是实现超前区域治理中“有的放矢、精准可控注浆”的基础。而导水通道精准探查需采用物探、钻探和化探等手段，综合判识。因此如何利用物探、钻探、化探相结合的技术手段，实现采前、采中分阶段全面精准探查，准确判识潜在导水通道的分布范围、充填结构、导水性能等，实现导水通道的智能化精准判识，将是底板导水通道超前精准探查研究的重要方向。
(3) 煤层底板超前区域治理。现阶段煤层底板超前区域治理技术相对成熟，但注浆材料、浆液配比、注浆压力、注浆时间、注浆量等关键注浆参数选取的智能化水平仍存在不足，如何实现注浆参数随受注地层空隙性、导水性、渗透性等特征而智能化调控是超前区域治理技术发展的方向。
5 结 论
a. 基于注浆改造过程中钻孔施工位置、注浆层位选择和钻进方式，建立了5种超前区域注浆改造主模式，确定了各类模式的确定方法和准则。结合注浆材料、钻孔布设形态，形成超前区域注浆改造亚类划分。
b. 形成了煤层底板超前注浆加固定向钻孔螺旋钻杆回转钻进、稳定组合钻具定向钻进和螺杆钻具随钻测量定向钻进等多种钻进方式耦合的钻进工艺。
c. 确定了冲洗液消耗量中钻液漏失量大于30 m3/h，压水试验渗透率大于10 Lu，单位注浆量大于10 t/m的地层通道导水性判识标准，得出了不同构造类型的导水性能类型，实现了通道导水性分区。
d. 分析了注浆材料及浆液选配和调控、注浆终结标准、钻孔布置间距和方向、注浆控制因素等，提出了基于受注地层特征、注浆材料、浆液性能、浆液扩散规律、底板注浆改造要求和工艺等因素的超前注浆浆液扩散控制工艺。
e. 提出了基于冲洗液消耗量、钻孔涌水量、渗透率和改造层厚度4个指标的超前区域注浆效果定量评价分析方法及基于灰色关联度分析的注浆效果检验定性评价方法，开发了井下水平定向钻孔的孔间电磁波透视仪，形成了底板灰岩超前注浆效果检验综合评价装备技术体系。
-
![]()

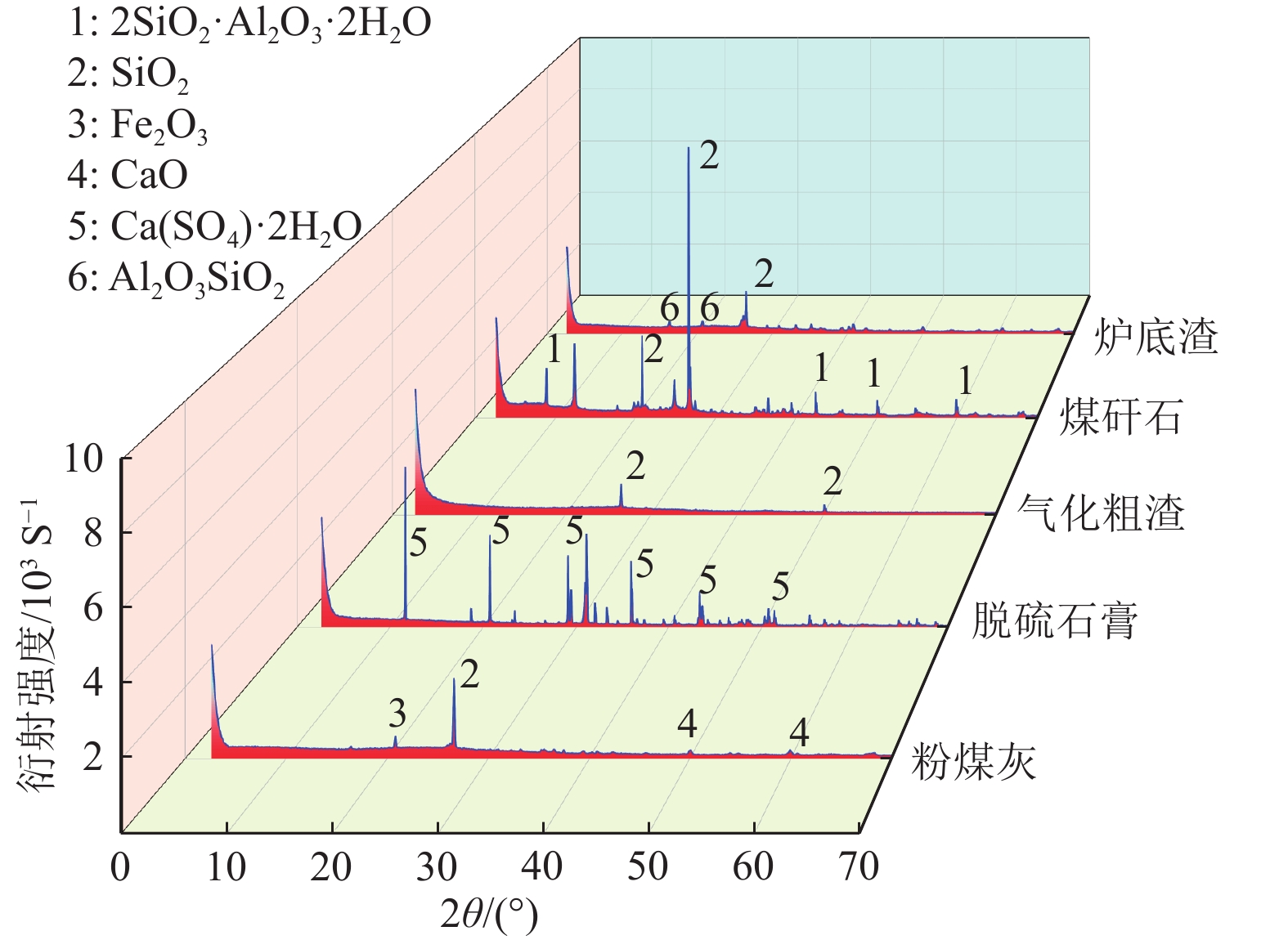

图 2 煤基固废充填材料X射线衍射谱(XRD)
θ—入射角；2θ—衍射角
Fig. 2 X-ray diffraction of coal-based solid waste cemented backfill
![]()

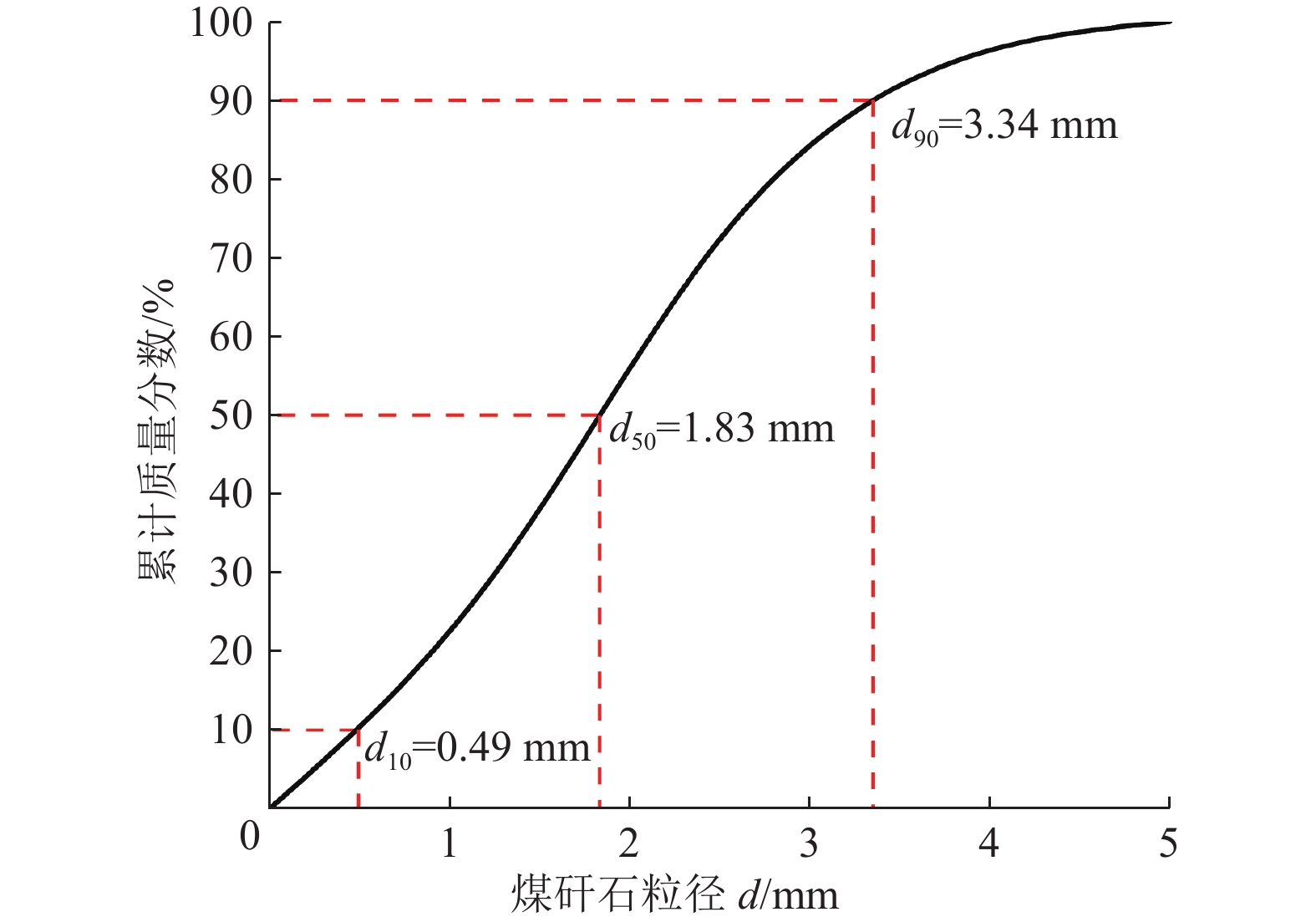

图 3 煤基固废充填材料SEM微观结构及粒径分布
Fig. 3 SEM microstructure and particle size distribution of coal-based solid waste cemented backfill
![]()

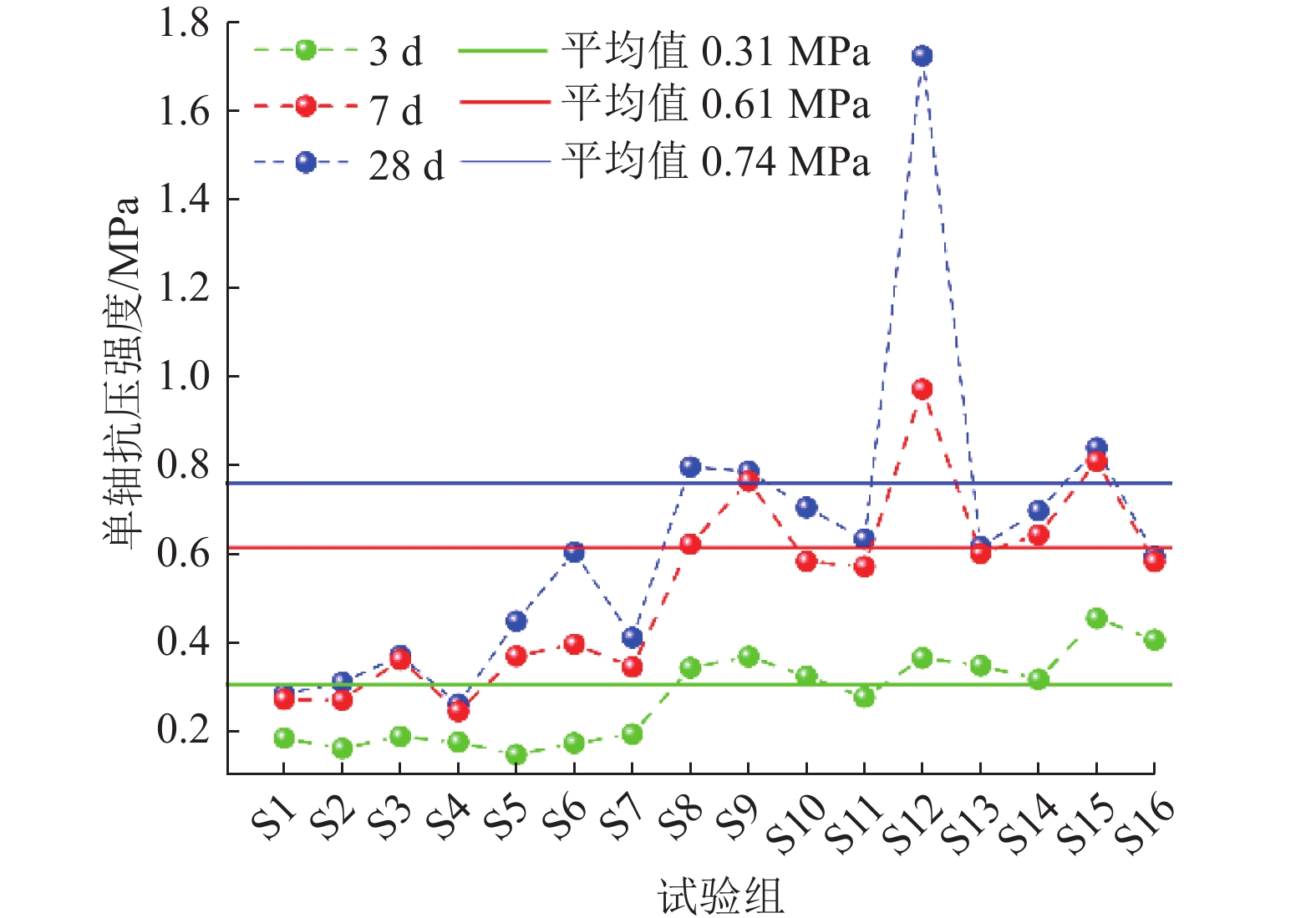

图 6 不同因素对CBSWCB强度发展的影响情况
Fig. 6 Influence of different factors on strength development of CBSWCB
![]()
图 8 不同养护龄期抗压强度四维空间可视化模型
Fig. 8 A four-dimensional spatial visualization model of compressive strength at different curing periods
![]()

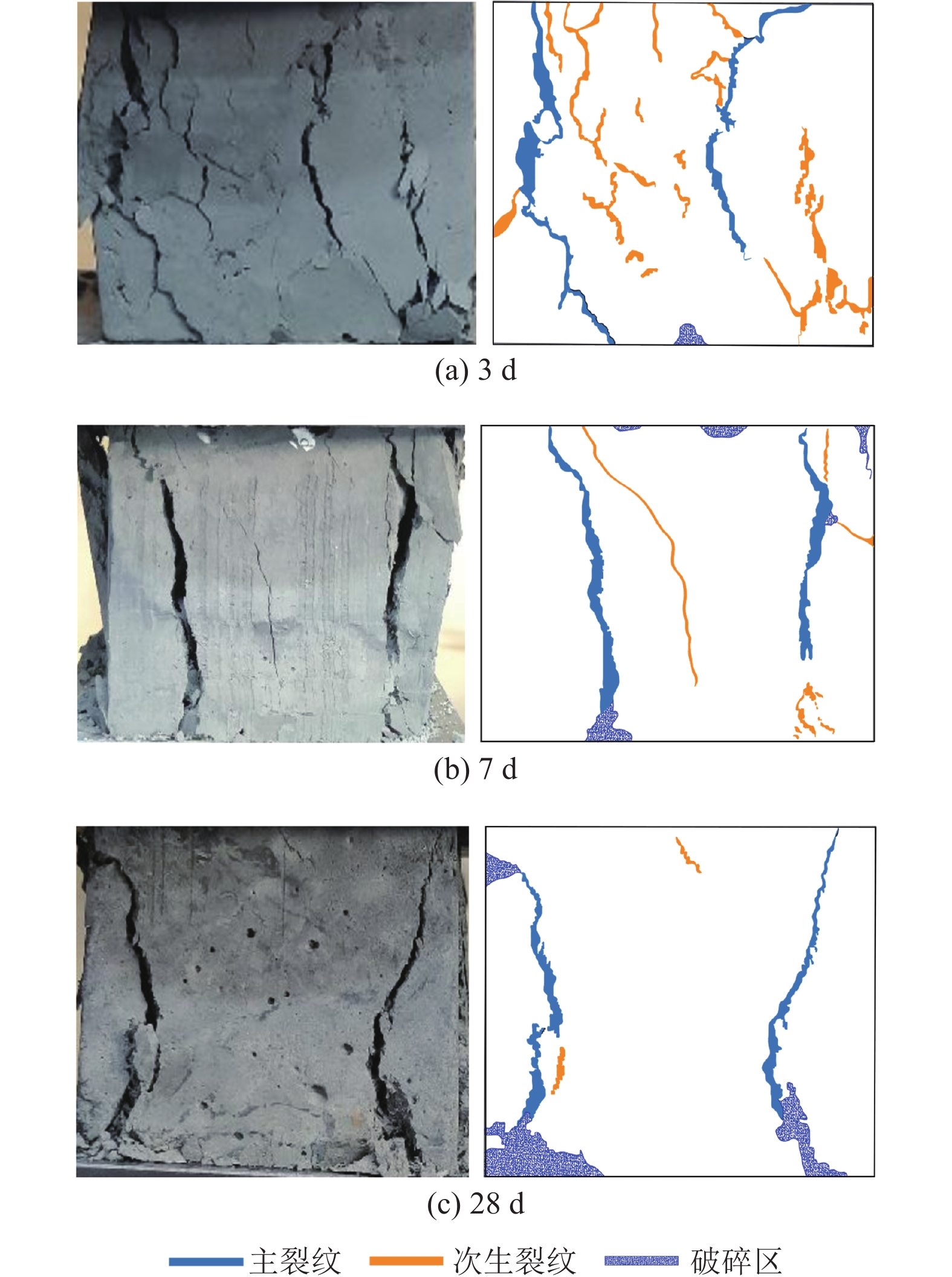

图 9 不同养护龄期CBSWCB破坏演化过程
Fig. 9 Failure evolution process of CBSWCB at different curing periods
![]()
图 10 CBSWCB应力、振铃计数随时间的变化规律
Fig. 10 Variation of stress and ring-down count of CBSWCB with time
![]()
图 11 CBSWCB试样不同养护龄期水化产物
Fig. 11 Hydration products of CBSWCB specimens at different curing periods
![]()
图 12 CBSWCB试样内部不同固化龄期微观结构特征
Fig. 12 Microstructure characteristics of CBSWCB specimens at different curing periods
表 1 L16(45)正交试验因素和水平
Table 1 Factors and levels of L16 (45) orthogonal experiment
水平 因素 A/% B C D E 1 74 0.3 0.20 0.10 0.2 2 76 0.4 0.25 0.15 0.3 3 78 0.5 0.30 0.20 0.4 4 80 0.6 0.35 0.25 0.5
下载: 导出CSV
表 2 正交试验结果
Table 2 Results of orthogonal experiment
试验组号 因素 抗压强度/MPa A/% B C D E 3 d 7 d 28 d S1 74 0.3 0.20 0.10 0.2 0.184 0.272 0.284 S2 74 0.4 0.25 0.15 0.3 0.161 0.270 0.310 S3 74 0.5 0.30 0.20 0.4 0.188 0.361 0.370 S4 74 0.6 0.35 0.25 0.5 0.175 0.245 0.261 S5 76 0.3 0.25 0.20 0.5 0.147 0.369 0.448 S6 76 0.4 0.20 0.25 0.4 0.173 0.396 0.604 S7 76 0.5 0.35 0.10 0.3 0.193 0.345 0.411 S8 76 0.6 0.30 0.15 0.2 0.343 0.621 0.796 S9 78 0.3 0.30 0.25 0.3 0.368 0.764 0.786 S10 78 0.4 0.20 0.20 0.2 0.324 0.583 0.704 S11 78 0.5 0.35 0.15 0.5 0.276 0.571 0.633 S12 78 0.6 0.25 0.10 0.4 0.365 0.971 1.723 S13 80 0.3 0.35 0.15 0.4 0.348 0.601 0.616 S14 80 0.4 0.30 0.10 0.5 0.317 0.643 0.697 S15 80 0.5 0.25 0.25 0.2 0.454 0.809 0.839 S16 80 0.6 0.20 0.20 0.3 0.406 0.582 0.594
下载: 导出CSV
表 3 不同养护龄期抗压强度极差分析
Table 3 Range analysis of compressive strength of CBSWCB at different curing periods
因素 水平 3 d强度/MPa 7 d强度/MPa 28 d强度/MPa A 1 0.177 0.287 0.293 75 2 0.214 0.432 75 0.564 75 3 0.333 25 0.722 25 0.871 5 4 0.381 25 0.658 75 0.681 5 R 0.204 25 0.435 25 0.577 75 B 1 0.261 75 0.427 96 0.486 2 0.247 35 0.473 0.578 75 3 0.277 75 0.521 5 0.617 25 4 0.296 55 0.604 75 0.838 5 R 0.078 5 0.131 75 0.352 5 C 1 0.271 75 0.458 25 0.534 2 0.281 75 0.604 75 0.83 3 0.304 0.597 25 0.617 25 4 0.248 0.440 5 0.430 25 R 0.056 0.164 25 0.399 75 D 1 0.264 75 0.557 75 0.771 25 2 0.282 0.515 75 0.538 75 3 0.266 25 0.473 75 0.519 4 0.292 5 0.553 5 0.582 5 R 0.027 75 0.084 0.252 25 E 1 0.326 25 0.571 25 0.648 25 2 0.290 85 0.506 45 0.480 25 3 0.268 5 0.582 25 0.823 25 4 0.228 75 0.457 0.459 75 R 0.097 5 0.125 25 0.363 5 显著性 A>E>B>C>D A>C>B>E>D A>C>E>B>D 最佳水平 A4B4C3D4E1 A3B4C2D1E3 A3B4C2D1E3
下载: 导出CSV
表 4 方差结果分析
Table 4 Analysis on variance results
因素 3 d 抗压强度 7 d 抗压强度 28 d 抗压强度 F P F P F P A 52.898 0.004 26.529 0.012 6.518 0.079 B 6.394 0.081 2.095 0.280 1.818 0.318 C 2.525 0.233 5.022 0.109 2.016 0.290 D E 9.162 0.051 2.447 0.241 1.919 0.303 注：F为组间均方和组内均方的比值，此值越大说明相对组间的差异越大；P为显著性水平，当 P<0.05，表示组间差异显著，当 P<0.10，表示组间差异一般显著。
下载: 导出CSV
-
[1] 袁亮. 我国煤炭主体能源安全高质量发展的理论技术思考[J]. 中国科学院院刊,2023,38(1):11−22. YUAN Liang. Theory and technology considerations on high-quality development of coal main energy security in China[J]. Bulletin of Chinese Academy of Sciences,2023,38(1):11−22.
[2] 王玉涛. 煤矸石固废无害化处置与资源化综合利用现状与展望[J]. 煤田地质与勘探,2022,50(10):54−66. DOI: 10.12363/issn.1001-1986.21.11.0614 WANG Yutao. Status and prospect of harmless disposal and resource comprehensive utilization of solid waste of coal gangue[J]. Coal Geology & Exploration,2022,50(10):54−66. DOI: 10.12363/issn.1001-1986.21.11.0614
[3] 杨科,魏祯,赵新元,等. 黄河流域煤电基地固废井下绿色充填开采理论与技术[J]. 煤炭学报,2021,46(增刊2):925–935. YANG Ke,WEI Zhen,ZHAO Xinyuan,et al. Theory and technology of underground green filling mining of solid waste in coal-fired power base of the Yellow River Basin[J]. Journal of China Coal Society,2021,46(Sup.2):925–935.
[4] PEDRO M P S,SAMUEL C M,MERCEDES D G C,et al. Use of fly ash in the production of geopolymers:A literature review[J]. Innovative Infrastructure Solutions,2022,7(3):236. DOI: 10.1007/s41062-022-00835-7
[5] ZHANG Jiqiang,YANG Ke,HE Xiang,et al. Research status of comprehensive utilization of coal-based solid waste (CSW) and key technologies of filling mining in China:A review[J]. Science of the Total Environment,2024,926:171855. DOI: 10.1016/j.scitotenv.2024.171855
[6] 杨科,赵新元,何祥,等. 多源煤基固废绿色充填基础理论与技术体系[J]. 煤炭学报,2022,47(12):4201−4216. YANG Ke,ZHAO Xinyuan,HE Xiang,et al. Basic theory and key technology of multi-source coal-based solid waste for green backfilling[J]. Journal of China Coal Society,2022,47(12):4201−4216.
[7] 郭凌志,周梅,王丽娟,等. 煤基固废地聚物注浆材料的制备及性能[J]. 建筑材料学报,2022,25(10):1092−1100. GUO Lingzhi,ZHOU Mei,WANG Lijuan,et al. PReparation and properties of coal-based solid waste geopolymer grouting materials[J]. Journal of Building Materials,2022,25(10):1092−1100.
[8] 唐岳松,张令非,吕华永. 煤基固废制备充填材料配比优化试验研究[J]. 矿业科学学报,2019,4(4):327−336. TANG Yuesong,ZHANG Lingfei,LYU Huayong. Study on proportion optimization of coal-based solid wastes filling materials[J]. Journal of Mining Science and Technology,2019,4(4):327−336.
[9] ZHOU Nan,ZHANG Jixiong,OUYANG Shenyang,et al. Feasibility study and performance optimization of sand-based cemented paste backfill materials[J]. Journal of Cleaner Production,2020,259:120798. DOI: 10.1016/j.jclepro.2020.120798
[10] 徐文彬,刘斌,吴蔚律. 三轴压缩条件下胶结尾砂充填体的强度和变形特性[J]. Journal of Central South University,2020,27(12):3531−3543. XU Wenbin,LIU Bin,WU Weilü. Strength and deformation behaviors of cemented tailings backfill under triaxial compression[J]. Journal of Central South University,2020,27(12):3531−3543.
[11] 甘德清,张雅洁,刘志义,等. 胶结充填体早期损伤对后期力学性能影响机制研究[J]. 岩石力学与工程学报,2023,42(4):821−832. GAN Deqing,ZHANG Yajie,LIU Zhiyi,et al. Study on the mechanism of the influence of early damage of cemented backfill on later mechanical properties[J]. Chinese Journal of Rock Mechanics and Engineering,2023,42(4):821−832.
[12] XIN Liwei. Meso-scale modeling of the influence of waste rock content on mechanical behavior of cemented tailings backfill[J]. Construction and Building Materials,2021,307:124473. DOI: 10.1016/j.conbuildmat.2021.124473
[13] 侯永强,尹升华,杨世兴,等. 动态荷载下胶结充填体力学响应及能量损伤演化过程研究[J]. 岩土力学,2022,43(增刊1):145–156. HOU Yongqiang,YIN Shenghua,YANG Shixing,et al. Study on mechanical response and energy damage evolution process of cemented filling under dynamic load[J]. Rock and Soil Mechanics,2022,43(Sup.1):145–156.
[14] 李祥龙,李强,王建国,等. 胶结充填体冲击破坏及损伤演化数值模拟研究[J]. 北京理工大学学报,2022,42(7):733−740. LI Xianglong,LI Qiang,WANG Jianguo,et al. Numerical simulation research on impact failure and damage evolution of cemented backfill[J]. Transactions of Beijing Institute of Technology,2022,42(7):733−740.
[15] 冯国瑞,解文硕,郭育霞,等. 早期受载对矸石胶结充填体力学特性及损伤破坏的影响[J]. 岩石力学与工程学报,2022,41(4):775−784. FENG Guorui,XIE Wenshuo,GUO Yuxia,et al. Effect of early load on mechanical properties and damage of cemented gangue backfill[J]. Chinese Journal of Rock Mechanics and Engineering,2022,41(4):775−784.
[16] 吴疆宇,靖洪文,浦海,等. 分形矸石胶结充填体的宏细观力学特性[J]. 岩石力学与工程学报,2021,40(10):2083−2100. WU Jiangyu,JING Hongwen,PU Hai,et al. Macroscopic and mesoscopic mechanical properties of cemented waste rock backfill using fractal gangue[J]. Chinese Journal of Rock Mechanics and Engineering,2021,40(10):2083−2100.
[17] 王树帅,李永亮,李清,等. 基于泰波理论的矸石级配系数对充填材料性能的影响[J]. 采矿与安全工程学报,2022,39(4):683−692. WANG Shushuai,LI Yongliang,LI Qing,et al. Influence of gangue gradation coefficient on the performance of filling material based on talbol theory[J]. Journal of Mining & Safety Engineering,2022,39(4):683−692.
[18] 刘炜震,郭忠平,黄万朋,等. 不同温度养护后胶结充填体三轴卸围压力学特性试验研究[J]. 岩石力学与工程学报,2022,41(11):2268−2282. LIU Weizhen,GUO Zhongping,HUANG Wanpeng,et al. Experimental study on mechanical characteristics of cemented backfill under triaxial unloading confining pressure after cured at different temperatures[J]. Chinese Journal of Rock Mechanics and Engineering,2022,41(11):2268−2282.
[19] 苏红艳,宋平新,何强. 不同养护温度下水泥基尾砂胶结充填体的力学特性及能量演化规律[J]. 采矿与岩层控制工程学报,2023,5(2):55−65. SU Hongyan,SONG Pingxin,HE Qiang. Mechanical properties and energy evolution of cemented tailings backfill at different curing temperatures[J]. Journal of Mining and Strata Control Engineering,2023,5(2):55−65.
[20] 赵永辉,冉洪宇,冯国瑞,等. 单轴压缩下不同高宽比矸石胶结充填体损伤演化及破坏特征研究[J]. 采矿与安全工程学报,2022,39(4):674−682. ZHAO Yonghui,RAN Hongyu,FENG Guorui,et al. Damage evolution and failure characteristics of cemented gangue backfill body with different height-width ratios under uniaxial compression[J]. Journal of Mining & Safety Engineering,2022,39(4):674−682.
[21] 解文硕,赵永辉,郭育霞,等. 不同尺寸矸石胶结充填体单轴压缩损伤破坏研究[J]. 矿业研究与开发,2022,42(3):34−39. XIE Wenshuo,ZHAO Yonghui,GUO Yuxia,et al. Study on the damage and failure characteristics of cemented backfill with different sizes of gangue under uniaxial compression[J]. Mining Research and Development,2022,42(3):34−39.
[22] 张仕伟,聂俊杰,高俊宝,等. 东天山维权银铜多金属矿控矿因素及成因分析[J]. 地质与勘探,2024,60(2):265−276. ZHANG Shiwei,NIE Junjie,GAO Junbao,et al. Analysis of ore-controlling factors and genesis of the weiquan silver-copper polymetallic deposit in eastern Tianshan[J]. Geology and Exploration,2024,60(2):265−276.
[23] 汪杰,宋卫东,谭玉叶,等. 水平分层胶结充填体损伤本构模型及强度准则[J]. 岩土力学,2019,40(5):1731−1739. WANG Jie,SONG Weidong,TAN Yuye,et al. Damage constitutive model and strength criterion of horizontal stratified cemented backfill[J]. Rock and Soil Mechanics,2019,40(5):1731−1739.
[24] ZHOU Yun,YAN Yajing,ZHAO Kang,et al. Study of the effect of loading modes on the acoustic emission fractal and damage characteristics of cemented paste backfill[J]. Construction and Building Materials,2021,277:122311. DOI: 10.1016/j.conbuildmat.2021.122311
[25] 赵兵朝,翟迪,陈攀,等. 矸石胶结充填体损伤演化规律及裂纹扩展特征[J]. 西安科技大学学报,2023,43(1):18−27. ZHAO Bingchao,ZHAI Di,CHEN Pan,et al. Damage evolution law and crack expansion characteristics of gangue cemented paste backfill[J]. Journal of Xi’an University of Science and Technology,2023,43(1):18−27.
[26] YIN Shenghua,SHAO Yajian,WU Aixiang,et al. Texture features analysis on micro-structure of paste backfill based on image analysis technology[J]. Journal of Central South University,2018,25(10):2360−2372. DOI: 10.1007/s11771-018-3920-7
[27] 董猛,李江山,陈新,等. 煤系固废基绿色充填材料制备及其性能研究[J]. 煤田地质与勘探,2022,50(12):75−84. DONG Meng,LI Jiangshan,CHEN Xin,et al. Preparation of coal-series solid-waste-based green filling materials and their performance[J]. Coal Geology & Exploration,2022,50(12):75−84.
[28] ZHANG Jiqiang,YANG Ke,HE Xiang,et al. Experimental study on strength development and engineering performance of coal-based solid waste paste filling material[J]. Metals,2022,12(7):1155. DOI: 10.3390/met12071155
[29] 程爱平,付子祥,刘立顺,等. 胶结充填体蠕变硬化−损伤特征及非线性本构模型[J]. 采矿与安全工程学报,2022,39(3):449−457. CHENG Aiping,FU Zixiang,LIU Lishun,et al. Creep hardening-damage characteristics and nonlinear constitutive model of cemented backfill[J]. Journal of Mining & Safety Engineering,2022,39(3):449−457.
[30] 是建新,陈忠,李飞,等. 宁夏地区炉底渣材料特性及应用建议[J]. 材料导报,2023,37(增刊1):284–288. SHI Jianxin,CHEN Zhong,LI Fei,et al. Material properties and application recommendations of bottom slags from Ningxia Area[J]. Materials Reports,2023,37(Sup.1):284–288.
[31] WANG L,YANG H Q,ZHOU S H,et al. Hydration,mechanical property and C-S-H structure of early-strength low-heat cement-based materials[J]. Materials Letters,2018,217:151−154. DOI: 10.1016/j.matlet.2018.01.077
[32] 徐鸥明,韩森,孙薇. 水泥粉煤灰稳定碎石强度增长特性[J]. 广西大学学报 (自然科学版),2009,34(4):474−478. XU Ouming,HAN Sen,SUN Wei. Strength growth characteristics of cement and fly-ash stabilized crushed-stones[J]. Journal of Guangxi University (Natural Science Edition),2009,34(4):474−478.
[33] 代金芯,石宵爽,王清远,等. 多因素对再生复合掺料基地聚物混凝土抗压强度的影响[J]. 材料导报,2021,35(9):9077−9082. DOI: 10.11896/cldb.20050047 DAI Jinxin,SHI Xiaoshuang,WANG Qingyuan,et al. Effect of multi-factor on the compressive strength of construction and demolition waste based geopolymer concrete[J]. Materials Reports,2021,35(9):9077−9082. DOI: 10.11896/cldb.20050047
[34] 任昂,冯国瑞,郭育霞,等. 粉煤灰对煤矿充填膏体性能的影响[J]. 煤炭学报,2014,39(12):2374−2380. REN Ang,FENG Guorui,GUO Yuxia,et al. Influence on performance of coal mine filling paste with fly ash[J]. Journal of China Coal Society,2014,39(12):2374−2380.
[35] 董红娟,王博,张金山,等. 粉煤灰基复合胶凝喷浆材料的强度及水化机理[J]. 硅酸盐通报,2020,39(10):3293−3297. DONG Hongjuan,WANG Bo,ZHANG Jinshan,et al. Strength and hydration mechanism of fly ash-based composite cementitious shotcrete material[J]. Bulletin of the Chinese Ceramic Society,2020,39(10):3293−3297.
[36] 肖建庄. 再生混凝土单轴受压应力—应变全曲线试验研究[J]. 同济大学学报 (自然科学版),2007,35(11):1445−1449. DOI: 10.3321/j.issn:0253-374X.2007.11.001 XIAO Jianzhuang. Experimental investigation on complete stress-strain curve of recycled concrete under uniaxial loading[J]. Journal of Tongji University (Natural Science),2007,35(11):1445−1449. DOI: 10.3321/j.issn:0253-374X.2007.11.001
[37] WU Weilv,XU Wenbin,ZUO Jianpin. Effect of inclined interface angle on shear strength and deformation response of cemented paste backfill-rock under triaxial compression[J]. Construction and Building Materials,2021,279:122478. DOI: 10.1016/j.conbuildmat.2021.122478
[38] CHENG Aiping,SHU Pengfei,DENG Daiqiang,et al. Microscopic acoustic emission simulation and fracture mechanism of cemented tailings backfill based on moment tensor theory[J]. Construction and Building Materials,2021,308:125069. DOI: 10.1016/j.conbuildmat.2021.125069
[39] 华心祝,常贯峰,刘啸,等. 多源煤基固废充填体强度演化规律及声发射特征[J]. 岩石力学与工程学报,2022,41(8):1536−1551. HUA Xinzhu,CHANG Guanfeng,LIU Xiao,et al. Strength evolution law and acoustic-emission characteristics of multi-source coal-based filling body of solid wastes[J]. Chinese Journal of Rock Mechanics and Engineering,2022,41(8):1536−1551.
[40] 程海勇,吴爱祥,王贻明,等. 粉煤灰–水泥基膏体微观结构分形表征及动力学特征[J]. 岩石力学与工程学报,2016,35(增刊2):4241–4248. CHENG Haiyong,WU Aixiang,WANG Yiming,et al. Fractal features and dynamical characters of the microstructure of paste backfill prepared from fly ash based binder[J]. Chinese Journal of Rock Mechanics and Engineering,2016,35(Sup.2):4241–4248.
[41] ZHANG Jiqiang,YANG Ke,HE Xiang,et al. Study on mechanical properties and damage characteristics of coal-based solid waste cemented backfill[J]. Construction and Building Materials,2023,368:130373. DOI: 10.1016/j.conbuildmat.2023.130373
-
